Montage- und Wartungsanleitung

Vorbau Halterung passend für Rose Square Vorbau
Art. Nr.: 011001

  • 1x Universalaufnahme (Garmin / Wahoo kompatibel) (Art. Nr. 011101)
  • 1x Befestigungsarm mit vier Gewindehülsen (Art. Nr. 011103)
  • 1x Befestigungsplatte mit zwei Gewindehülsen (Art. Nr. 011102)
  • 2x M3x6mm Senkkopfschrauben (Art. Nr. 511101)
  • 2x M3x8mm Zylinderkopfschrauben (Art. Nr. 511102)

Montage

Schritt 1

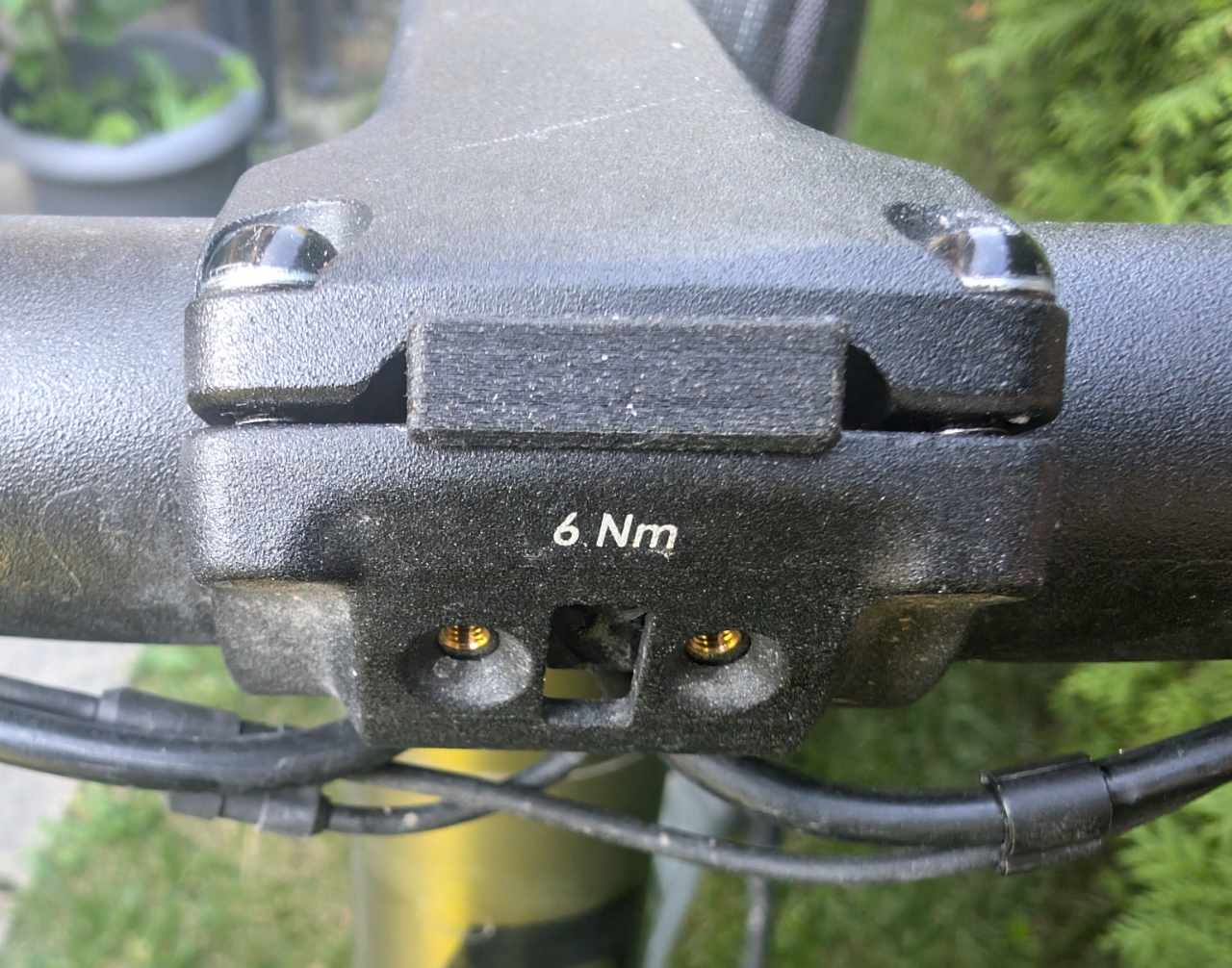

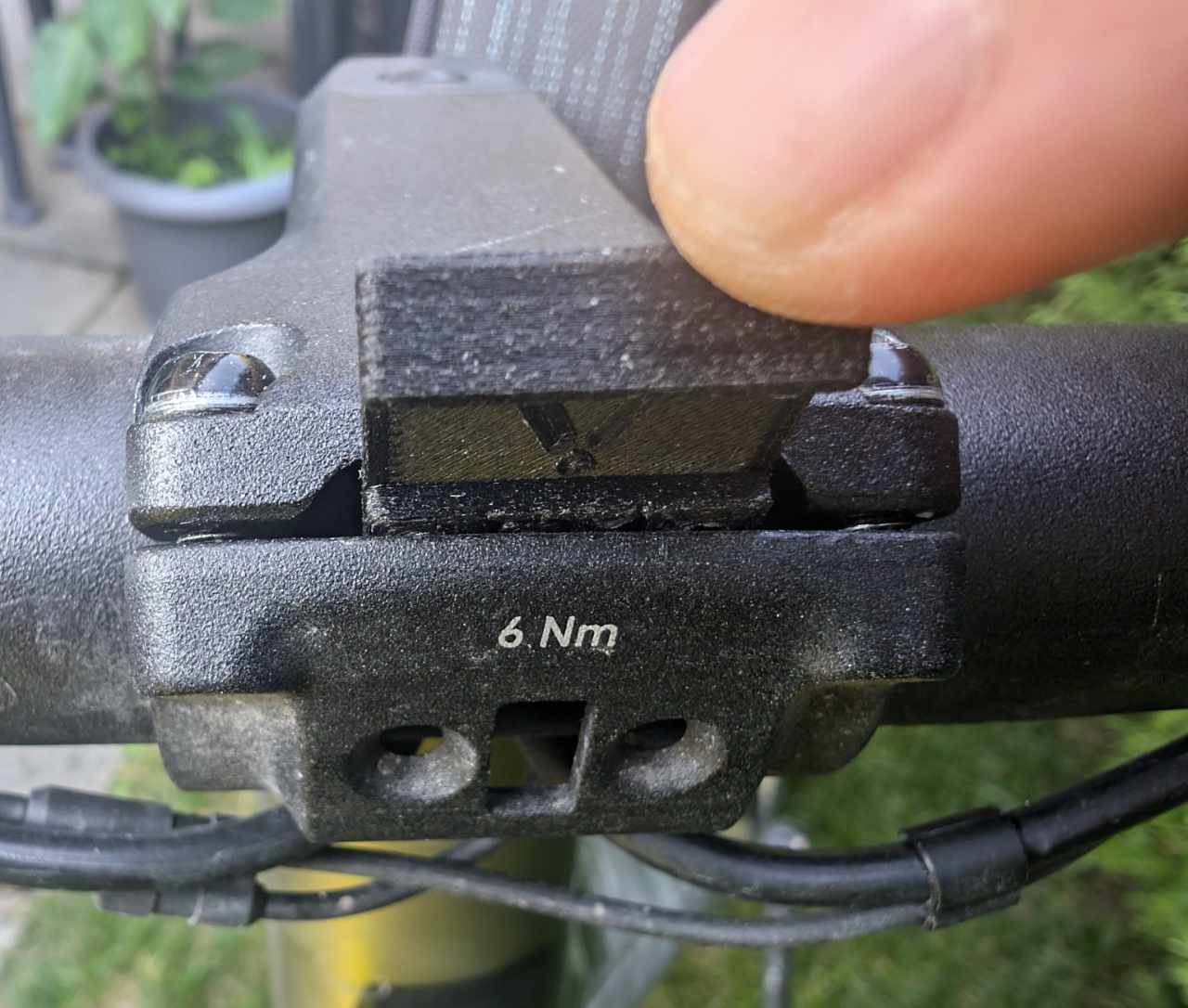

Setze die Befestigungsplatte
wie im Bild gezeigt
von oben hinter die Lenkerklemme.

Achte darauf, dass die Gewindehülsen
direkt hinter den Löchern
der Lenkerklemme positioniert sind.


Schritt 2

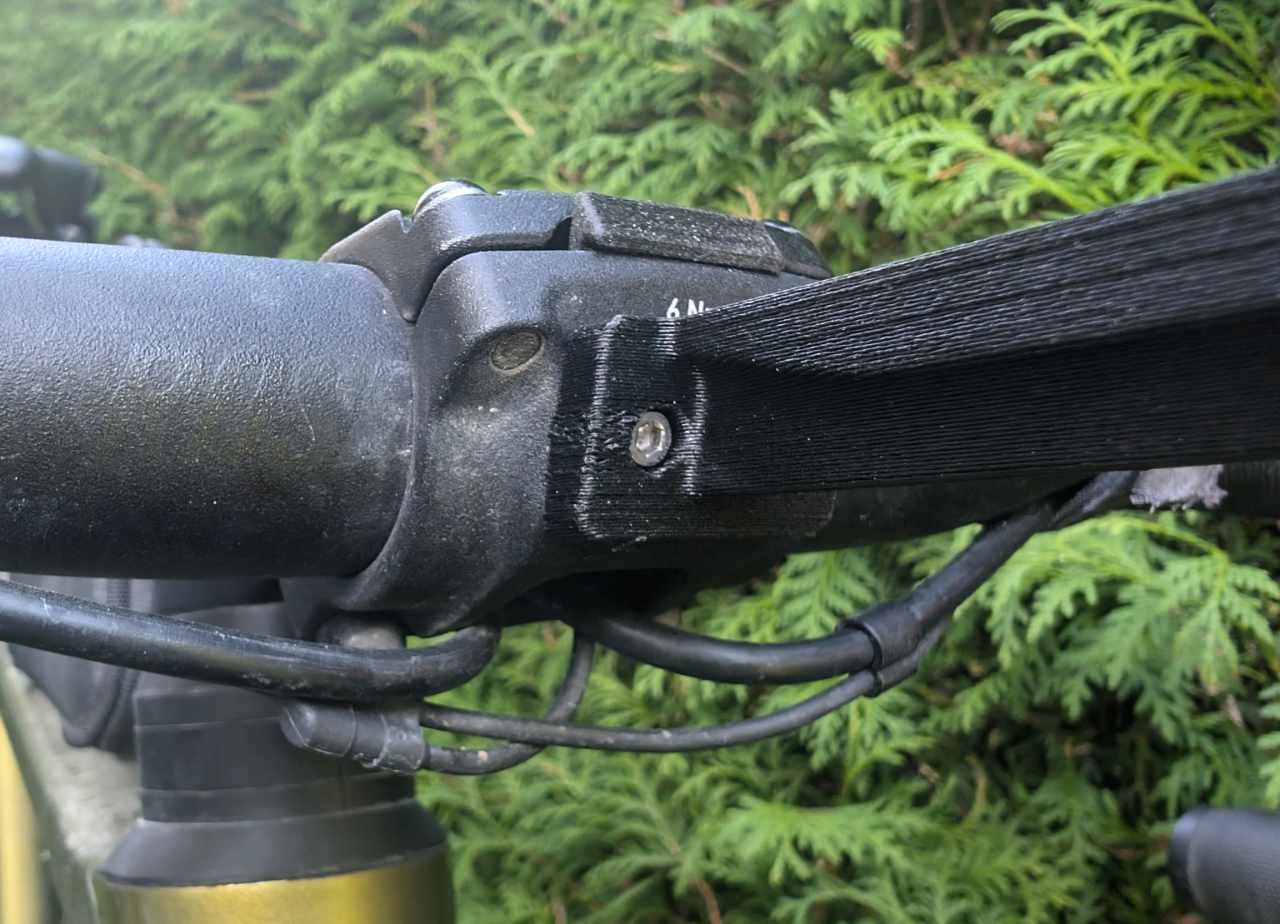

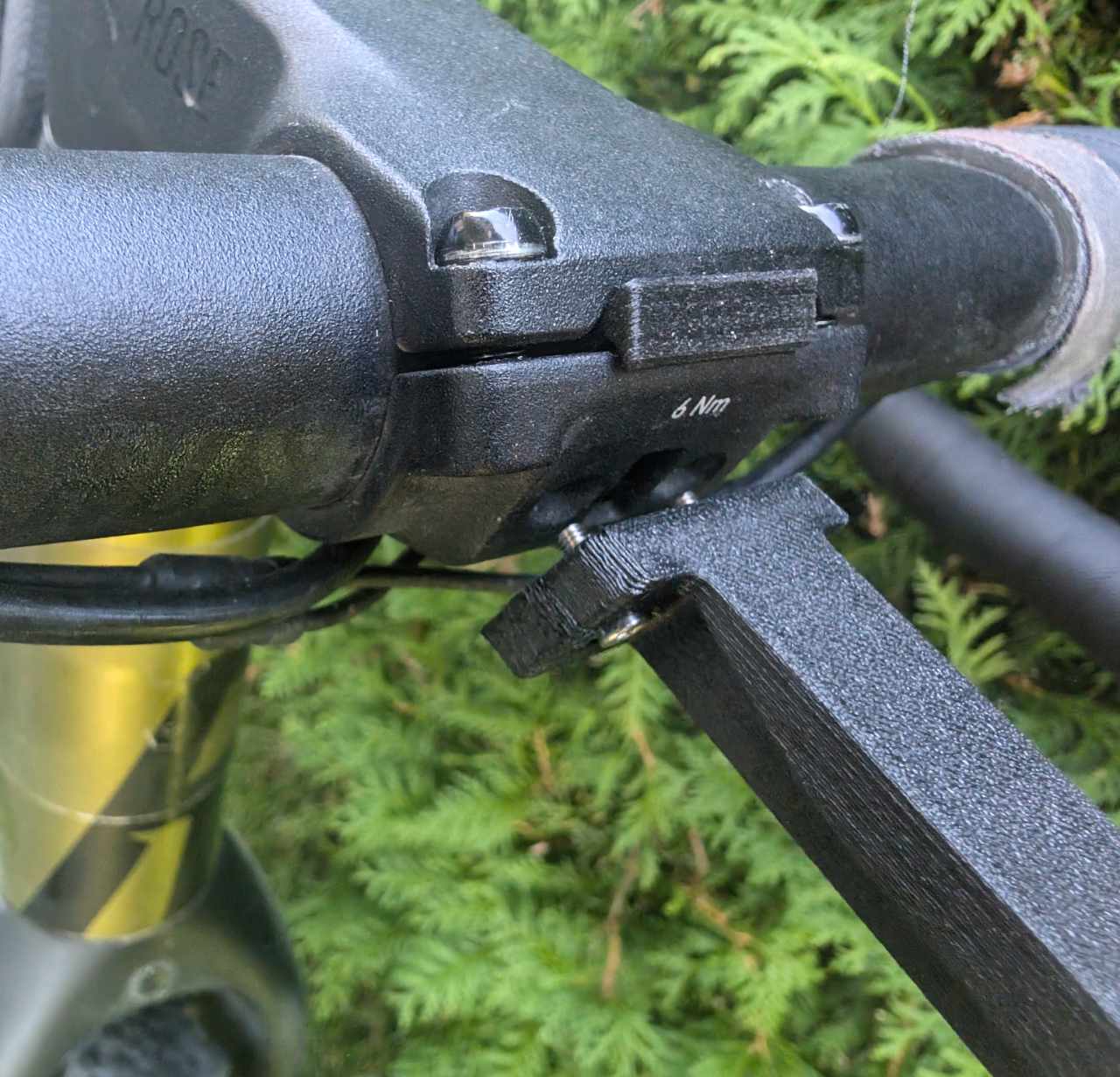

Setze den Befestigungsarm von vorne auf
und fixiere ihn mit den beiden M3x8mm Zylinderkopfschrauben.
Du benötigst dafür einen 2,5mm Innensechskantschlüssel.

Sobald beide Schrauben in ihren Gewinden greifen,
kannst du den Arm noch etwas ausrichten.
Anschließend ziehst du die Schrauben behutsam fest.


Umbau

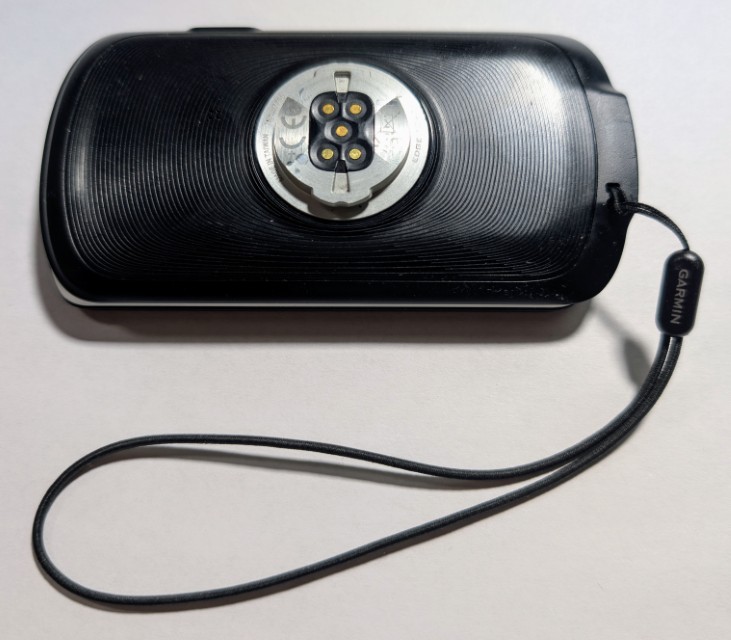

Das Produkt wird mit einer universellen, Garmin- und Wahoo-kompatiblen Aufnahme geliefert.
Im Auslieferungszustand ist die Aufnahme in der Garmin-konfigurierten Position montiert.

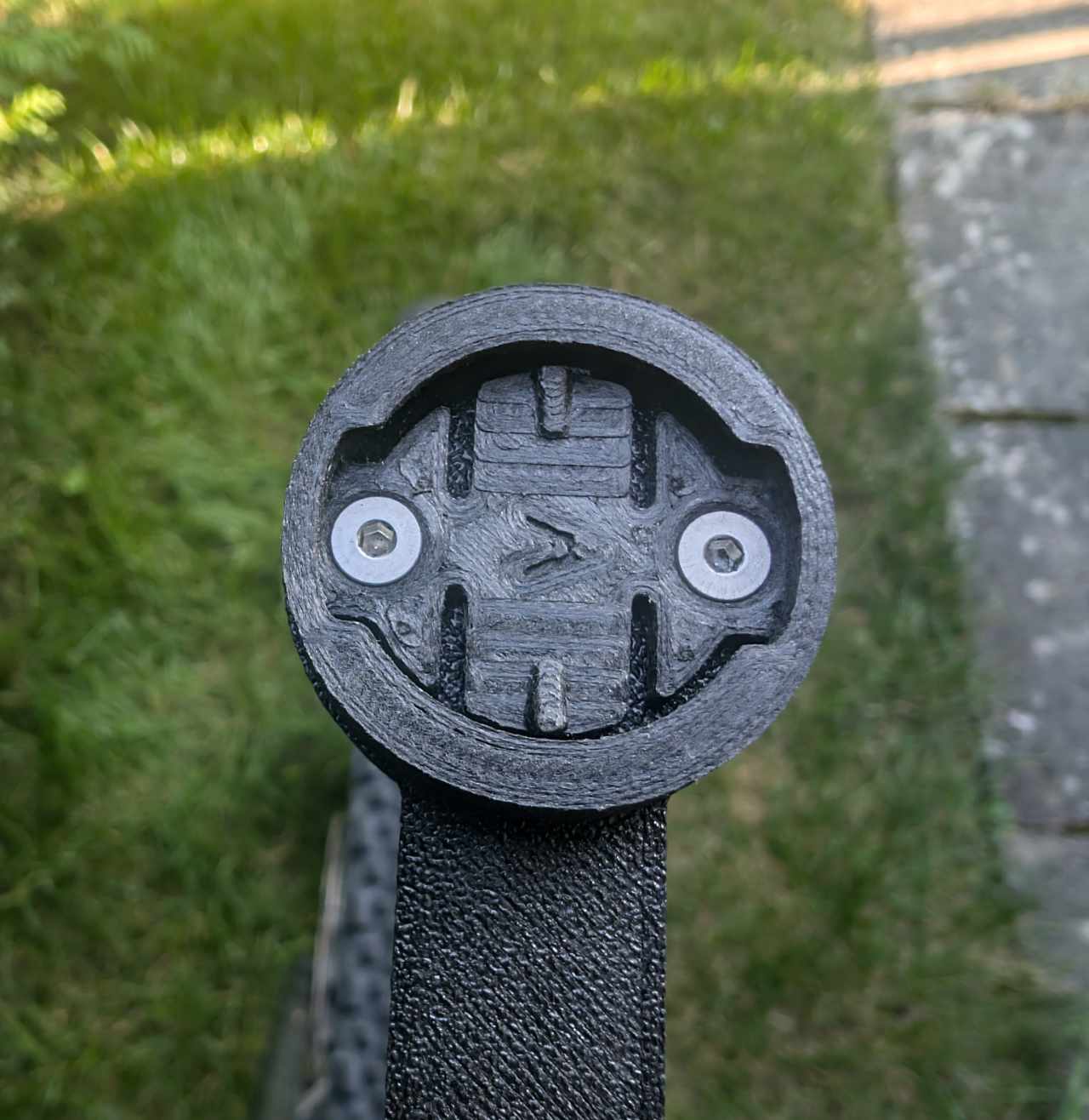

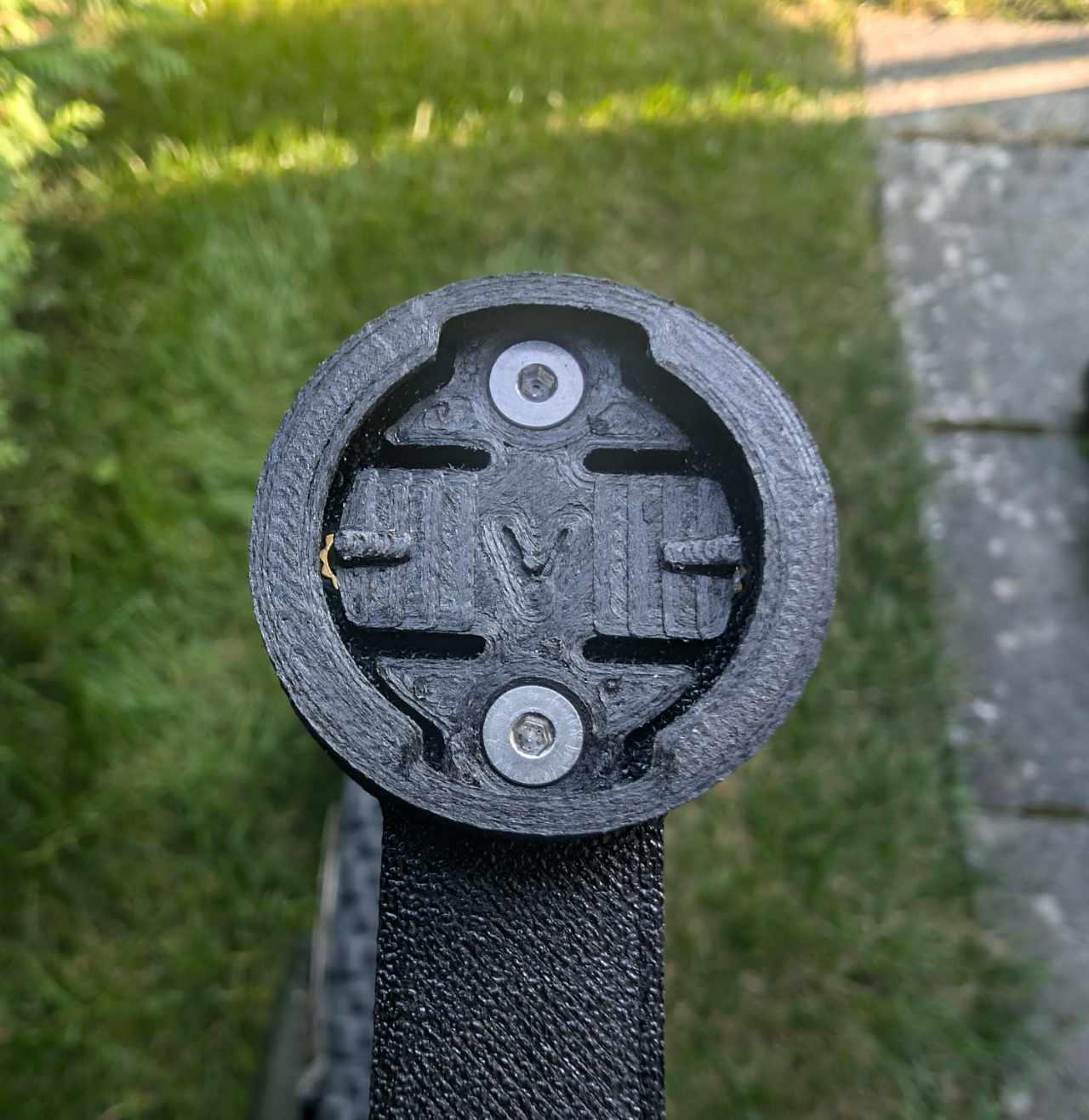

Wenn du ein Wahoo-Navigationsgerät verwenden möchtest,
kannst du die Aufnahme mit einem 2,0 mm Innensechskantschlüssel abmontieren
und um 90° gedreht wieder befestigen.
Die dafür benötigten Gewindehülsen sind bereits vorhanden.


Wartung und Pflege

Wartungsintervall:

  • Vor jeder Fahrt: Sichtprüfung auf Beschädigungen
  • Alle 500Km: Schrauben prüfen / nachziehen

Reinigung:


Das Produkt kann problemlos zusammen mit dem Fahrad und den üblichen Reinigungsmitteln gereinigt werden.

Wir übernehmen keine Haftung für Beschädigungen an anderen Produkten (Navigatinsgeräten, Fahrrädern etc.),
die durch die Nutzung dieses Produktes entstehen.
Benutze das Produkt nur, wenn du dich damit einverstanden erklärst.


Freigegeben: 2024-10-03 12:35
